實驗室氣體管道系統設計說明（中）

        六.施工說明

　　1.施工中主要遵循的標準及規范:

　　《工業金屬管道工程施工規范》GB50235-2010

　　《工業金屬管道工程施工質量驗收規范》GB50184-2011

　　《工業設備及管道絕熱工程施工規范》GB50126-2008

　　《現場設備、工業管道焊接工程施工規范》GB50236-2011

　　《壓力管道規范工業管道》GB/T20801-2006

　　2.施工技術要求:

　　(1).管道施工前需要進行管道及管道元件的外觀檢查，并具有制造廠的產品質量證明文件。

　　(2).所有聞門在安裝之前要進行外觀檢查，開啟機構應靈活，閩桿無歪斜、卡澀現象。閥門逐個進行殼體壓力試驗和密封試驗，試驗不合格，不能應用。

　　(3).管道焊接遵照GB50236-2011進行施工。焊接前需要進行焊接工藝評定，焊接工藝評定按照JB4708的規定進行。氣體管道焊接采用全自動氫弧焊焊接和卡套方式。

　　(4).管道安裝完成后進行壓力試驗，介質為氮氣，所有系統管道的強度試驗壓力為1.15MPa，穩壓30min后無壓降為合格。

　　(5).管道在壓力試驗合格后，進行氣體吹掃，介質為高純氮氣，吹掃流速20m/s。高純氮氣吹掃時，應在排氣口設置貼有白布或涂白漆的木制靶板進行檢驗，吹掃5min后靶板上應無鐵銹、塵土、水分及其他雜物。

　　(6).如無特珠說明，實驗室終端使用點的管道均為1/4"。

　　(7).所有氣體管路必須由高質量、完全退火型的進口優質的無縫不銹鋼管SS-316L(BA)組級，污染后的管道配件禁止使用.

　　(8).一級減壓后管道出口處設置總闊，以便于快速切斷氣源.

　　(9).每組設備終端都有單獨的控制聞和調壓裝置以便于觀察使用壓力，控制閥和調壓裝置安裝于實驗室內便于使用者觀察和操作的地方。

　　(10).連接到工作合的氣體管路要求安裝單獨的控制閥來進行控制。對于要求單獨進行壓力調節的儀器，工作臺上氣體出口點需要安裝單獨的閥門來控制。

　　(11).管道穿墻及出地面(或樓板)處應設套管保護，套管穿墻處應與墻平齊，穿地面(或樓板)處套管應高出地面(或樓板)100mm。穿墻或樓板的套管根據所用管道規格進行匹配。

　　(12).用于支撐氣體管路安裝的所有支架都要進行防腐處理。禁止使用容易生銹的支架輔材。

　　(13).氣體管路支架間隔不大于1.5米，根據內徑*小的氣體管路確定支撐距離。

　　(14).所有彎曲處都要分別在兩側獨立進行支撐。

　　(15).管道的連接除與設備、閥門等一些必要的卡套連接外，所有氣體均采用全自動數碼無縫焊接連接。外徑大于3/4的管道轉彎采用成品的焊接彎頭。小于3/4"的則采用彎管器機械來執行。

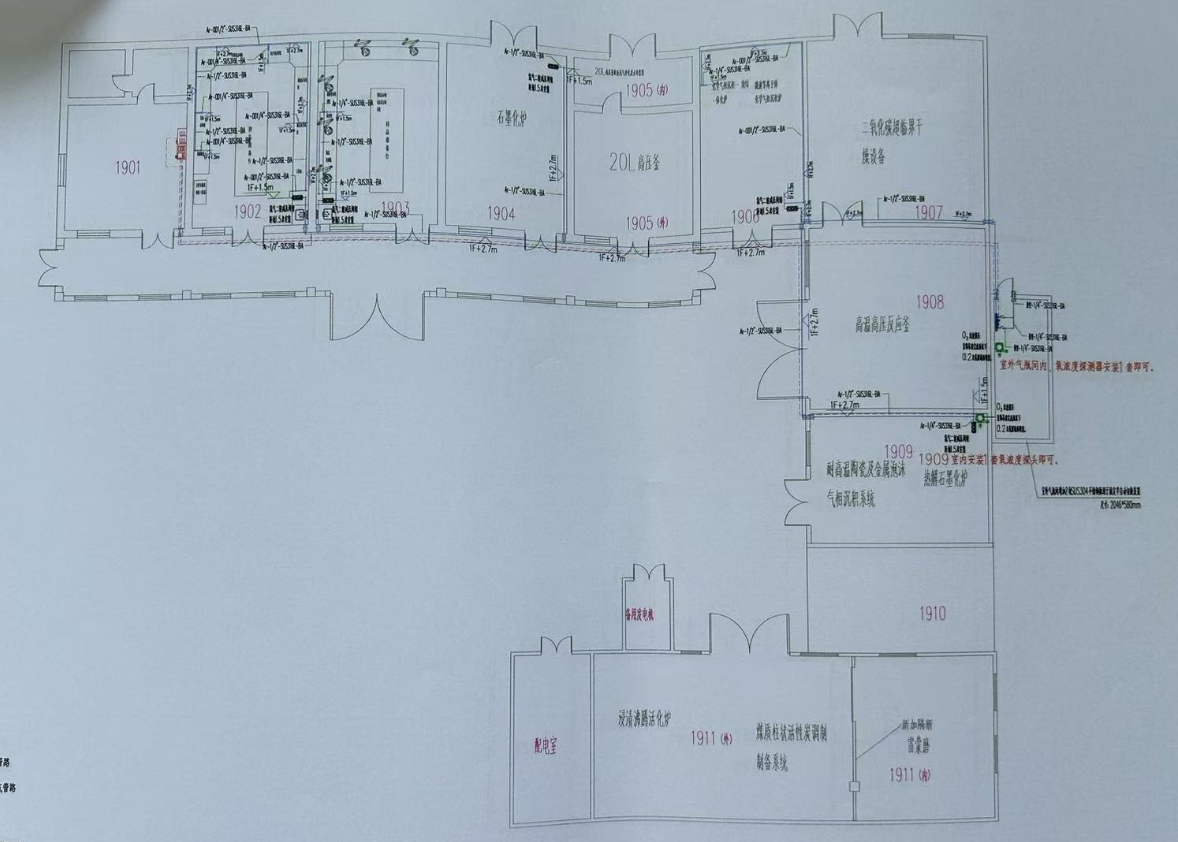

　　(16).所有管路沿天花板上方布設，若無天花板。則沿樓板下方鋪設，進入實驗室通過功能柱連接到中央儀器臺，控制閥和減壓器安裝在功能柱內或墻壁上，便于維修人員的檢查和維修。
